Brancher les pointes de touche sur une pile, lire une valeur aberrante, recommencer en tournant le sélecteur : ce scénario arrive dès qu’on confond le mode courant continu et le mode courant alternatif sur un multimètre. Le réglage de la fonction avant toute connexion au circuit conditionne à la fois la fiabilité de la mesure et la sécurité de l’utilisateur. Voici comment aborder chaque situation sans approximation.
Courant continu et courant alternatif sur un multimètre : ce que les symboles signifient vraiment

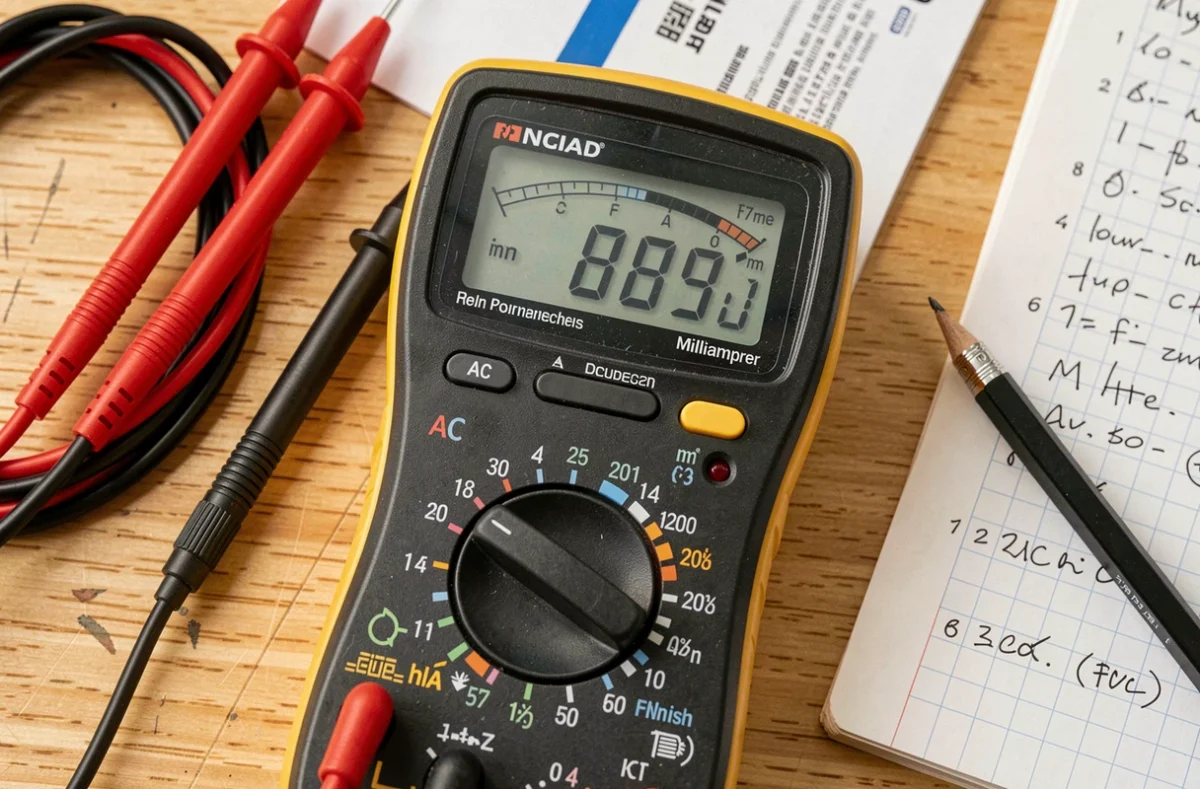

Sur le cadran rotatif, deux symboles reviennent partout. Le trait droit surmonté de pointillés (⎓) désigne le courant continu, abrégé DC. La sinusoïde (~) désigne le courant alternatif, abrégé AC.
Pourquoi cette distinction compte-t-elle au moment de mesurer ? Parce que le circuit interne du multimètre ne traite pas le signal de la même façon selon le mode choisi. En position DC, l’appareil lit une tension ou un courant stable, avec une polarité fixe. En position AC, il redresse le signal avant de l’afficher, pour tenir compte des alternances positives et négatives.
Sélectionner DC face à une prise secteur (qui délivre du courant alternatif) affichera une valeur proche de zéro ou totalement incohérente. Inversement, mesurer une pile en mode AC donnera un résultat quasi nul. Le mode doit correspondre à la nature du courant mesuré, sans quoi la lecture n’a aucune valeur.
Régler la fonction et la plage du multimètre avant de connecter les pointes
La recommandation paraît évidente, mais elle est aujourd’hui explicitement liée à la prévention des accidents électriques. Connecter les cordons à un circuit alors que le sélecteur est encore sur la mauvaise fonction (par exemple en position ohmmètre au lieu de voltmètre) peut endommager l’appareil ou provoquer un court-circuit.
La séquence à respecter
- Identifier la nature du courant dans le circuit : continu (pile, batterie, alimentation USB) ou alternatif (prise murale, sortie de tableau électrique).
- Tourner le sélecteur sur la fonction correspondante (V⎓ pour une tension continue, V~ pour une tension alternative, A⎓ ou A~ pour l’intensité).
- Choisir le calibre (la plage de mesure) supérieur à la valeur attendue. Sur un multimètre à sélection automatique de plage, cette étape n’est pas nécessaire.
- Brancher le cordon noir sur la borne COM, le cordon rouge sur la borne adaptée (V/Ω pour la tension, A ou mA pour l’intensité).
- Connecter les pointes de touche au circuit seulement après ces réglages.
Régler la fonction et la plage avant toute connexion réduit le risque de surcharge et de dommage matériel. C’est un réflexe à automatiser.
Mesurer une tension continue : pile, batterie, circuit basse tension
Vous testez une pile de lampe torche ou la batterie d’un appareil portatif. Le courant est continu, la polarité est fixe. Placez le sélecteur sur V⎓ (ou VDC selon les modèles).
Pour le calibre, partez d’une plage supérieure à la tension nominale indiquée sur la pile ou la batterie. Si la mesure s’affiche avec très peu de décimales, vous pouvez descendre d’un cran pour gagner en précision.
Les pointes se posent en parallèle sur le composant : rouge sur le pôle positif, noir sur le négatif. Si vous inversez, le multimètre affichera simplement une valeur négative, sans danger pour l’appareil. Une tension continue se mesure toujours en parallèle, jamais en coupant le circuit.
Mesurer une tension alternative : prise secteur et circuits domestiques

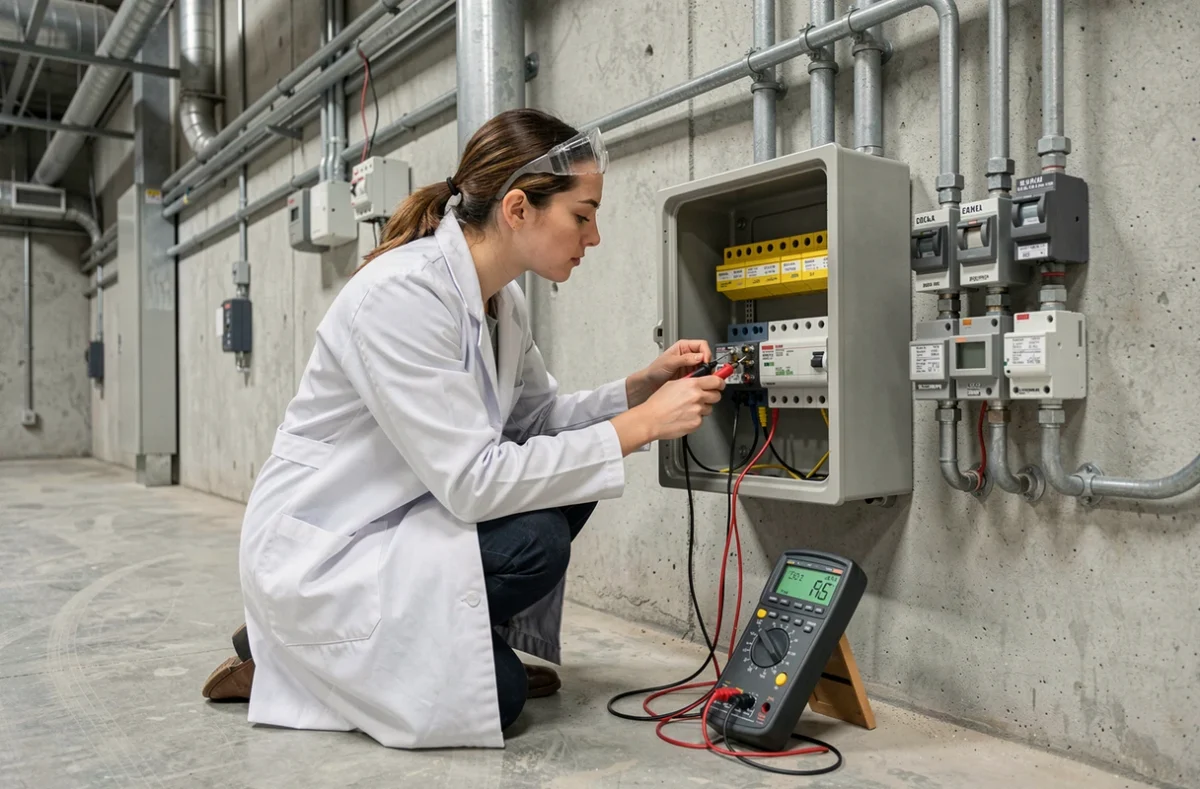

Le courant distribué dans une installation domestique est alternatif. Avant de poser les pointes sur une prise ou un bornier de tableau, le sélecteur doit être sur V~ (ou VAC).
Catégorie de sécurité du multimètre : un point souvent ignoré
Mesurer du courant alternatif sur le réseau domestique expose l’utilisateur à des surtensions transitoires. C’est là qu’intervient la catégorie de sécurité, notée CAT suivie d’un chiffre (CAT II, CAT III, CAT IV) et d’une tension maximale.
La catégorie CAT détermine la résistance aux surtensions transitoires, pas simplement la tension maximale mesurable. Un multimètre CAT III 600 V supporte des transitoires plus violents qu’un modèle CAT II 600 V, même si la tension nominale affichée est identique. Pour travailler sur un tableau électrique, un appareil CAT III minimum est recommandé.
Les cordons font partie de la chaîne de sécurité
Un détail que les guides généralistes abordent rarement : la sécurité réelle dépend du maillon le plus faible entre le multimètre et ses cordons. Utiliser des cordons classés CAT II avec un multimètre CAT III revient à rétrograder l’ensemble en CAT II. Avant de mesurer sur le secteur, vérifiez que la catégorie inscrite sur les cordons correspond au moins à celle du boîtier.
Mesure d’intensité en courant continu ou alternatif : le branchement en série
La mesure d’intensité (en ampères) obéit à une logique différente de la mesure de tension. Le multimètre doit être inséré en série dans le circuit, ce qui implique d’ouvrir celui-ci.
Vous mesurez la consommation d’un petit moteur alimenté par une pile ? Sélecteur sur A⎓, cordon rouge sur la borne A (ou mA selon l’ordre de grandeur attendu), puis intercalez le multimètre entre la pile et le moteur.
Pour une intensité en courant alternatif, le principe reste le même avec le sélecteur sur A~. Cette mesure est plus rare en contexte domestique, car elle nécessite de couper le circuit. Les pinces ampèremétriques, qui se clipsent autour d’un conducteur sans le déconnecter, remplacent souvent le multimètre pour ce type de relevé en AC.
- Tension (V) : mesure en parallèle, pointes posées de part et d’autre du composant.
- Intensité (A) : mesure en série, circuit ouvert pour intercaler le multimètre.
- Résistance (Ω) : composant hors tension, pointes aux bornes de la résistance à tester.
Confondre le branchement en série et en parallèle lors d’une mesure d’intensité peut faire fondre le fusible interne du multimètre, voire endommager le circuit. C’est l’erreur la plus fréquente chez les débutants.
Avant chaque mesure, prenez trois secondes pour vérifier deux choses : le sélecteur est sur la bonne fonction (DC ou AC, tension ou intensité), et les cordons sont branchés sur les bonnes bornes. Ce geste simple protège le matériel et donne des relevés exploitables dès la première tentative.
